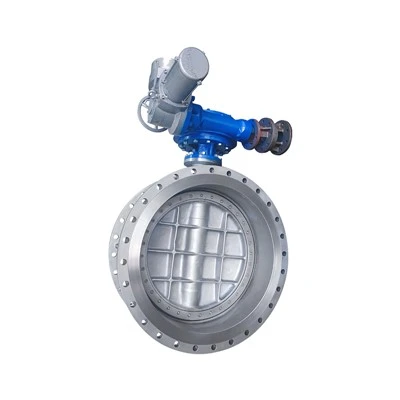

Málm-Sæti fiðrildaventill fyrir ryksuguþjónustu

Metal-sæti fiðrildaventill fyrir tómarúmsþjónustu skilar núll-leka tvíátta einangrun fyrir undir-lofttæmi og há- lofttæmi sem starfa niður í 1 × 10⁻⁶ mbar·L/s. Með þreföldu-jafnvægi togi-sæti vélbúnaðar ásamt nákvæmum-slípuðum álþéttingapörum, kemur þessi hönnun í veg fyrir innrennsli umhverfislofts á sama tíma og hún þolir hröð hitauppstreymi, mismunadrifsbreytingar og agna-hlaðinn ferlistrauma.

Staðfest þéttleiki sætis með massalitrófsmæli:Vottað lekaþol fyrir djúpar undirþrýstingsleiðslur með helíumsniffaaðferðum.

Vélræn einangrun án-núnings:Þrífaldur-stöðugleiki skaftsins kemur í veg fyrir rennasnertingu meðan á snúningi stendur, dregur úr sætisstingi og togi.

Lifandi-Hlaðin stofnpökkun:Vor-virkar innsiglissamstæður jafna upp varmaþenslu og línutitring til að fullnægja reglugerðum um flóttalosun.

Harðir-þéttingarfletir:Líkamssæti sem eru hert með kóbalt-grunni málmblöndur standast agnarof og mikið vélrænt slit.

Tvíátta mismunadrifslokun-Slökkt:Heldur þéttleika í flokki VI undir fullum vinnuþrýstingsmun í bæði venjulegri og öfugri flæðisátt.

Geometrísk offset uppbygging:Skaftið er á móti bæði þéttingarplaninu og miðlínu pípunnar, á meðan sætiskeiluásinn hallast til að leyfa núningi-frjálsri skífutengingu.

Tvöföld-efnisþéttingarstillingar:Lagskipt ryðfríu stáli með sveigjanlegum grafítlögum fyrir staðlað hitauppstreymi, eða gegnheilum málm-til-málmi sætum með Stellite yfirborði fyrir erfiðar aðstæður.

Heavy-Duty One-Piece Shaft:Drifskaft reiknuð út fyrir hámarks leyfilegt snúningsálag við tímabundinn kraftmismun.

Dynamic Compensation Pökkun:Multi-hringa grafít eða chevron V-hringa pakkningar sem haldið er undir stöðugu þrýstiálagi með Belleville diskafjöðrum.

Vernd blaðalegur:Sjálf-smyrandi legur úr ryðfríu stáli búin aðalkornaþurrkum til að halda föstu efni úr bolskaftinu.

Þessi loki treystir á vélrænt tog frekar en vökvaþrýsting til að ná þéttri einangrun. Meðan á lokun stendur ferðast diskurinn án sætissnertingar þar til síðasta brotið úr gráðu. Notað snúningsátak þrýstir fjaðrandi skífuþéttihringnum jafnt inn í keilulaga líkamssætið og myndar teygjanlega aflögun sem myndar lofttæmi-þétt innsigli. Við opnun losnar diskurinn samstundis frá sætishringnum og útilokar slit af völdum klístraðs eða fjölliðaðs efnis við lofttæmi.

Wafer tenging:Fyrirferðarlítið, fyrirferðarlítið, borað til að hægt sé að fara-í gegnum naglana; passar þéttum bilum á milli línuflansa.

Tenging fyrir túka:Skrúfuð boltagöt sem passa við alþjóðlega flansstaðla; leyfir blinda-einangrun undir lofttæmi eða þrýstingi.

Flanstenging:Tvöföld-líkamsframkvæmd með flens í samræmi við stutta og langa hlið-til-staðla; þolir mikið pípuálag.

Stoð-Suðutenging:Beinir suðuendar koma í veg fyrir vélræna flanssamskeyti í hættulegum eða eldfimum gufulínum.

Handvirk stjórn:Lokaðir ormgírkassar búnir sjónrænum stöðuvísum, vélrænum enda-stoppum og hengilæsum handhjólum.

Pneumatic virkjun:Tvöfaldur- eða fjöðrandi-aftursnúningur-ok og grind-og-knúnahreyfingar með snjöllum staðsetningum og takmörkrofum.

Rafmagnsvirkjun:Kveikt-slökkt eða mótandi rafdrif með veðurþolnum girðingum, samþættum staðbundnum stjórntækjum og stafrænum vettvangsrútusamskiptareglum.

Vökvakerfisstýring:Vökvakerfi með miklu-togi sem eru hönnuð fyrir hraðvirka-neyðarstöðvun.

Tómarúm þéttikerfi:Stjórnar ó-þéttanlegum gasfjarlægingarleiðslum á útblæstri gufuhverfla.

Pólýkísilhreinsun:Meðhöndlar afturgas- og tríklórsílan endurheimtarlínur sem verða fyrir mikilli hitauppstreymi og djúpum neikvæðum þrýstingi.

Efnaeiming og uppgufun:Einangrar lofttæmishlutunarturna, þunnt-filmuuppgufunartæki og leysisendurnýjunarsúlur.

Gasskilningseiningar:Stýrir þrýstingi-sveifla aðsogslokum og kæliboxum með frystingu loftaðskilnaðar.

Tómarúm hitameðferð:Hefur umsjón með rýmingu ofnlofts og lofttæmingarlínum í málmvinnslu.

Skref 1: Veldu pökkunarkerfi byggt á hitastigi
Tilgreindu lifandi-hlaðna PTFE-snúrupökkun fyrir efni undir 200 gráðum. Veldu móta-grafít með Belleville fjöðrum fyrir hitastig yfir 200 gráður upp í 550 gráður.

Skref 2: Skilgreindu lofttæmisstefnu
Finndu hvort undir-andrúmsloftsþrýstingur virkar á skafthlið eða skífuhlið til að hámarka stærð stýrisbúnaðar og útreikninga á kraftmiklum togi.

Skref 3: Veldu þéttingaryfirborðsklippingu
Veldu lagskipt SS316 og grafít innsigli fyrir venjulegar vinnslulínur. Tilgreindu gegnheilt málm-til-málm Stellite 6 yfirborð fyrir miklar-lotuaðgerðir eða slípiefni í föstu aðhaldi.

Skref 4: Notaðu öryggismörk stýrisbúnaðar
Notaðu lágmarksöryggisstuðul sem er 1,3 yfir hámarks kraftmiklu brot-togi fyrir hreinar lofttegundir og 1,5 til 1,8 fyrir óhreina eða seigfljótandi lofttæmi.

Sérhver framleiddur loki stenst einstakar gæðaprófanir fyrir sendingu:

Hydrostatic & Pneumatic Testing:Shell hydro-prófað með 1,5 sinnum nafnvirði; pneumatic sæti prófað samkvæmt ISO 5208.

Helium massarófsmælir sniffer próf:Staðfest með lofttæmihólfstækni samkvæmt EN 1779 til að tryggja að heildarleki haldist undir 1 x 10^-6 mbar L/s.

Dynamic Torque Mapping:Skráð yfir 0 til 90 gráðu snúning á sjálfvirkum prófunarstöðum.

Efnisheildarprófanir:Jákvætt efni auðkenningar (PMI) framkvæmt á öllum álhlutum, afhent með EN 10204 3.1 skoðunarvottorðum.

Ó-staðlaðar hliðarmál-til-hönnuð til að koma í stað eldri loka án lagnabreytinga.

Framlengd hönnun á vélarhlífinni fyrir frystiþjónustu eða hreinsun á háum-pípueinangrun.

Hár-Hraða súrefniseldsneyti (HVOF) krómkarbíð eða wolframkarbíð húðun fyrir slípandi lofttæmislínur.

Fullt samræmi við NACE MR0175 / ISO 15156 fyrir súrgas undir-loftkerfi.

Leysihreinsun, úthljóðshreinsun og hreinherbergisumbúðir fyrir há-súrefnis- eða hálfleiðaraþjónustu.
